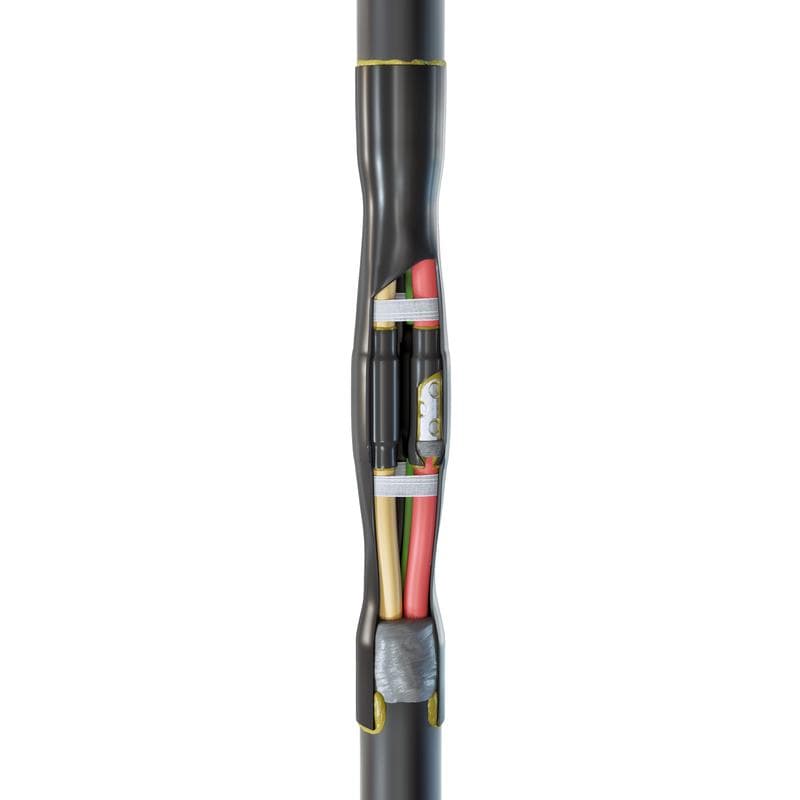

Описание
- Предназначены для соединения кабелей:
- с резиновой изоляцией
- без брони
- на напряжение до 1 кВ
- Соответствует требованиям ГОСТ 13781.0-86
- Типы монтируемых кабелей: четырехжильные c нулевой жилой меньшего сечения: КГ, КПГ и их аналоги и модификации
- Диапазон сечений в наименовании муфты указывает на диапазон фазных жил кабеля
- Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
- Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
- Кожух надежно защищает, герметизирует и армирует муфту
- Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
- Корень разделки подматывается специальным гидроизоляционным герметиком, который компенсирует колебания и вибрации, возникающие в процессе эксплуатации муфты
- Инструмент для монтажа:
- пропановая горелка ПГ (КВТ),
- набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
- Выпускается по ТУ 3599-006-97284872-2006
Наименование муфты Число
жил
кабеляСечение основных
жил кабеля
(мм?)Сечение нулевой
жилы (жилы заземления)
кабеля
(мм?)(3+1)РСТ-1-10/25 4 10, 16, 25 6, 10, 16 (3+1)РСТ-1-35/50 4 35, 50 16, 25 (3+1)РСТ-1-70/120 4 70, 95, 120 35, 50, 70
